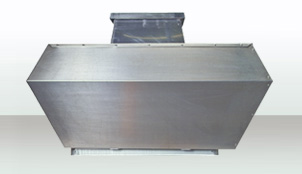

RVH Dachventilatoren
Montage
Wolter Dachventilatoren werden montagebereit ausgeliefert, jeweils in Einzelversand-kartons oder Verschlägen. Empfohlen wird die Verwendung von Flachdachsockeln aus unserem Zubehör-Programm. Sie sparen sich dadurch Kosten bei der Planung, bei der Ausführung und Montage. Sofern die Sockel bauseitig erstellt werden, so sind die von uns angegebenen Maße einzuhalten. Auf waagerechten Einbau und einwandfreie Abdichtung der Dachkante ist zu achten. Gegebenenfalls müssen Unebenheiten durch Distanzscheiben, Moosgummi oder ähnlich dichtendes Material behoben werden.
Luftleistungskennlinien
Die Kennlinien für diese Typenreihe wurden mittels eines saugseitigen Kammerprüfstands entsprechend der DIN 24 163 in der Einbauart A (frei ansaugend, frei ausblasend) aufgenommen. Sie zeigen die statische Druckerhöhung ∆pst (statisch, frei ausblasend) in Abhängigkeit des Volumenstroms. Die Bezugsdichte ist 1,2 kg/m³.
Schallentwicklung
Die Messung und deren Darstellung erfolgt nach DIN 45 635, Teil 38, gemäß dem dort beschriebenen Hüllflächenverfahren, nach dem über eine quaderförmige Meßfläche mehrere Meßpunkte erfasst werden. In den Kennlinienfeldern ist der A-bewertete Schallleistungspegel LWA in dB(A) angegeben, der dem Frei-Ausblas-Schallleistungspegel LWA8 entspricht. Der Freiansaug-Schallleistungspegel LWA5 kann über die relativen Schallleistungspegel genau ermittelt, oder nach folgender Formel näherungsweise bestimmt werden: LWA5 = LWA - 3 dB
Für genauere Berechnungen bei Schallschutzmaßnahmen ist der Schallleistungspegel der Oktavbänder von Bedeutung: LWokt = LWA + LWrel
Der austrittseitige zu erwartende A-bewertete Schalldruckpegel kann nur annähernd ermittelt werden, da die Umgebungseinflüsse zu starken Abweichungen führen können:
LPA = LWA - ΔL
Bei ungünstigen Verhältnissen kann das in der Anlage entstehende Geräusch von den Katalogangaben abweichen, etwa durch unterschiedliche Schallabsorption oder durch ungünstige Körperschallübertragung auf die Dachkonstruktion.
